[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian 3. Video 4. Prinsip Kerja Rangkaian 5. Link Download 1. Kondisi [Kembali] Kondisi  →Percobaan 2 Kondisi 6 Buatlah rangkaian seperti gambar percobaan 2 dengan menggunakan IC 7448 dengan menggunakan Common Anoda   2. Gambar Rangkaian   [Kembali] 3. Video [Kembali]   4. Prinsip Kerja Rangkaian [Kembali]        Pada rangkaian percobaan 2 kondisi 6 ini, menggunakan 7 switch-spdt, Decoder IC 7448 dan seven segment anoda. Untul IC 7448, terdiri dari 14 kaki, dimana 4 inputan, yaitu A, B, C, D, kemudian terdiri dari 7 output yaitu QA, QB, QC, QD, QE, QF, QG, serta terdapat 3 jalur yaitu LT, RBI, dan RBO.  Jalur LT (Lamp Test) pada IC berfunsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pad saat diberikan logika LOW pad jalut LT tersebut. Kemudian ada j alur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bi

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian 3. Video 4. Prinsip Kerja Rangkaian 5. Link Download 1. Kondisi [Kembali] Kondisi  →Percobaan 1 Kondisi 9 Buatlah rangkaian seperti gambar percobaan 1 dengan output led biasa dan seven segment common katoda dalam satu rangkaian   2. Gambar Rangkaian   [Kembali] 3. Video [Kembali]   4. Prinsip Kerja Rangkaian [Kembali]      Pada rangkaian percobaan 1 kondisi 9 ini, menggunakan 7 switch-spdt, 4 JK Flip Flop, 4 resistor, 4 led, gerbang NOT, gerbang AND, IC 74LS47 dan seven segment. Untuk kaki S pada flip flop, masing-masing dihubungkan ke switch-spdt, yaitu SW1, SW2, SW3, SW4 dengan inputan 1. Kemudian untuk semua kaki R pada maisng-maisng Flip Flop dihubungkan ke SW7 dengan inputan 1. Yang bertindak sebagai clk pada rangkaian ini bersalal dari output yang dikeluarkan oleh gerbang AND.  Pada rangkaian ini, untuk kaki J dan K nya disatukan sehingga hanya menghasilkan satu inputan saja, y

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan Percobaan A. Tugas Pendahuluan 1 B. Tugas Pendahuluan 2 C. Laporan Akhir 1 D. Laporan Akhir 2 *Klik teks untuk menuju Modul 4 Praktikum Sistem Digital 1. Tujuan [Kembali]    Merangkai dan Menguji Shift Register. Merangkai dan Menguji aplikasi Shift Register pada Seven Segment 2. Alat dan Bahan [Kembali] Panel DL 2203D   Panel DL 2203C   Panel DL 2203S             4. Jumper 3. Dasar Teori [Kembali] Shift Register Register geser (shift register) merupakan salah satu piranti fungsional yang banyak digunakan dalam sistem digital. Tampilan pada layar kalkulator dimana angka bergeser ke kiri setiap kali ada angka baru yang diinputkan menggambarkan karakteristik register geser tersebut. Register geser ini terbangun dari flip-flop. Register geser dapat digunakan sebagai memori sementara, dan data yang tersimpan didalamnya dapat digeser ke kiri atau ke kanan.

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Alat Dan Bahan 3. Rangkaian Simulasi 4. Prinsip Kerja Rangkaian 5. Video Rangkaian 6. Analisa 7. Link Download Laporan Akhir 1 Modul 3 PERCOBAAN 2 1. Jurnal [Kembali] 2. Alat Dan Bahan [Kembali] Panel DL 2203D   Panel DL 2203C   Panel DL 2203S             4. Jumper 3. Rangkaian Simulasi [Kembali] 4. Prinsip Kerja Rangkaian [Kembali]       Percobaan ini merupakan percobaan 2 dimana terdapat 2 rangkaian: Pada percobaan ini, percobaan yang dipilih adalah percobaan 2 kondisi 6. Pada rangkaian ini, diperintahkan untuk membuat rangkaian  asyncronous binarry counter, yang menggunakan dua buah IC counter yaitu tipe 74LS90 dan 7493. IC tersebut dirangkai seperti gambar percobaan 2 dan mengganti probe dengan led biasa serta mengubah besar sumber menjadi 3 volt.      Untuk rangkaian counter pada percobaan ini, menggunakan 6 buah saklar spdt yang berfungsi sebagai inputan. Pada IC 74LS990, terdiri atas 6 inpu

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Jurnal 2. Alat Dan Bahan 3. Rangkaian Simulasi 4. Prinsip Kerja Rangkaian 5. Video Rangkaian 6. Analisa 7. Link Download Laporan Akhir 2 Modul 3 PERCOBAAN 3 1. Jurnal [Kembali] 2. Alat Dan Bahan [Kembali] Panel DL 2203D   Panel DL 2203C   Panel DL 2203S             4. Jumper 3. Rangkaian Simulasi [Kembali] 4. Prinsip Kerja Rangkaian [Kembali]   Percobaan ini merupakan percobaan 3 dimana terdapat 2 rangkaian: yang mana memakai gerbang or dan ada yang tidak memakai gerbang or .  Rangkaian pencacah sinkron di atas menggunakan dua buah pencacah yaitu IC 74193 dan 74192 yang keluarannya dihubungkan dengan seven segment dan kaki masukannya dihubungkan dengan saklar yang dihubungkan dengan Vcc dan ground.      Jika kita mengubah nilai input D0, D1, D2, D3 yang terhubung ke sakelar B4, B5, B6 dan B7, input cabang atas yang terhubung ke sakelar B1 akan menghasilkan logika 1, sakelar B2 yang terhubung ke cabang bawah

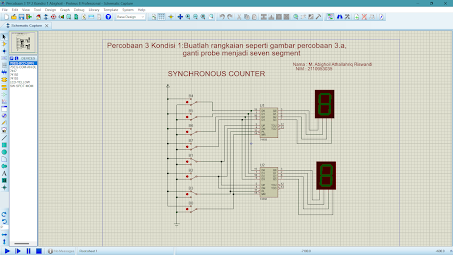

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian 3. Video 4. Prinsip Kerja Rangkaian 5. Link Download 1. Kondisi [Kembali] Kondisi  →Percobaan 3 Kondisi 1 Percobaan 3 Kondisi 1:Buatlah rangkaian seperti gambar percobaan 3.a, ganti probe menjadi seven segment   2. Gambar Rangkaian   [Kembali] 3. Video [Kembali] 4. Prinsip Kerja Rangkaian [Kembali]      Percobaan ini merupakan percobaan 3 kondisi 1 dimana terdapat 1 rangkaian: Rangkaian pencacah sinkron di atas menggunakan dua buah pencacah yaitu IC 74193 dan 74192 yang keluarannya dihubungkan dengan seven segment dan kaki masukannya dihubungkan dengan saklar yang dihubungkan dengan Vcc dan ground.      Jika kita mengubah nilai input D0, D1, D2, D3 yang terhubung ke sakelar B4, B5, B6 dan B7, input cabang atas yang terhubung ke sakelar B1 akan menghasilkan logika 1, sakelar B2 yang terhubung ke cabang bawah adalah. logika 0 dan sakelar B3 dan PL dan cabang MR yang terhubung ke B0 ada

[KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Kondisi 2. Gambar Rangkaian 3. Video 4. Prinsip Kerja Rangkaian 5. Link Download 1. Kondisi [Kembali] Kondisi  →Percobaan 2 Kondisi 8 Buatlah rangkaian seperti gambar percobaan 2, ganti probe dengan led biasa dan ubah besar sumber tegangan menjadi 12 volt   2. Gambar Rangkaian   [Kembali] 3. Video [Kembali]   4. Prinsip Kerja Rangkaian [Kembali]      Percobaan ini merupakan percobaan 2 kondisi 8 dimana terdapat 2 rangkaian: Pada percobaan ini, percobaan yang dipilih adalah percobaan 2 kondisi 6. Pada rangkaian ini, diperintahkan untuk membuat rangkaian  asyncronous binarry counter, yang menggunakan dua buah IC counter yaitu tipe 74LS90 dan 7493. IC tersebut dirangkai seperti gambar percobaan 2 dan mengganti probe dengan led biasa serta mengubah besar sumber menjadi 3 volt.      Untuk rangkaian counter pada percobaan ini, menggunakan 6 buah saklar spdt yang berfungsi sebagai inputan. Pada IC 74LS990, terdiri ata
