TUGAS PENDAHULUAN 2 MODUL 2
Kondisi →Percobaan 2 Kondisi 11
Buatlah rangkaian T flip flop seperti pada gambar percobaan 2
Dengan ketentuan input B0=0, B1=clock, B2=1

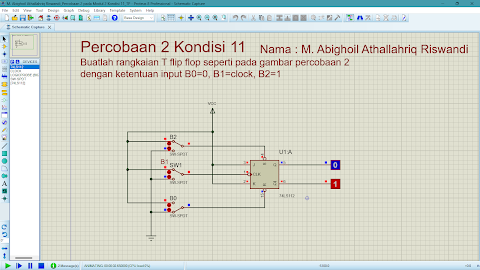

2. Gambar Rangkaian [Kembali]
.png)
4. Prinsip Kerja Rangkaian
[Kembali]
Percobaan ini merupakan percobaan 2 kondisi 11 dimana terdapat 1 rangkaian:
Diagram rangkaian di atas adalah jenis rangkaian T flip-flop. Flip-flop T, atau flip-flop toggle, adalah flip-flop J-K yang menggabungkan dua input (J dan K) sehingga hanya ada satu input. Keistimewaan dari flip-flop ini adalah keadaan keluarannya selalu berubah atau selalu kebalikan dari keadaan sebelumnya. Input T adalah satu-satunya input pada flip-flop jenis ini, sedangkan seperti semua flip-flop pada umumnya ada dua output. Ketika keadaan keluaran flip-flop adalah 0, keadaan berikutnya setelah sinyal pemicu adalah 1, dan ketika keadaan 1, keadaan berubah menjadi 0 setelah pemicu. Karena fitur ini, flip-flop ini sering disebut sebagai flip-flop.
Eksperimen ini menggunakan rangkaian flip-flop yang fungsinya untuk menyimpan data sementara. Rangkaian flip-flop percobaan terdiri dari 5 pin masukan dan 2 pin keluaran. Kaki input R terhubung ke B0, S terhubung ke B1, J dan K terhubung ke VCC, lalu clock B2. Adapun cabang keluaran itu sendiri, yaitu. H. Q dihubungkan ke cabang 5 dan Q' ke cabang 6. Pada percobaan ini terlihat jam aktif dalam keadaan low atau jam berlogika 0. Dalam percobaan dengan kondisi yang dipilih, keadaan jam berlogika 1, sehingga masukan jam saat ini tidak aktif. Karena jam tidak aktif, keluaran yang dihasilkan untuk Q adalah 0 sedangkan Q', kebalikan dari Q, adalah 1. Jadi dalam percobaan ini hasil keluarannya adalah Q=0 dan Q'=1.
Namun, jika kita mengubah jam ke logika 0, jam aktif, sehingga peran sakelar itu sendiri berfungsi, dari 0 ke 1 lalu 1 ke 0.
5. Link Download [Kembali]
Link Video Percobaan 2 [klik]
Link Datasheet klik disini
